<투시빌런> 2점투시에서 정육면체를 그려보자 - 그림 갤러리

사실 뭐..... 이렇게 설명해줘도 몇명이나 따라해볼까 싶긴하지만, 뭐.... 질문자분이라도 꼭 한 번 따라해보셨으면 좋겠네여.



아무도 관심없지만 투시에서 제일 중요한 점인 SP를 CV에서 수직으로 내린 선 상에 찍는 기본 세팅에는 변화가 없다. 저게 왜 그런지 궁금하시면 사놓고 읽어보지 않은 그 투시책의 첫번째 챕터를 자세히 읽어보자. 어떤 명칭으로든 하다못해 첫번째 챕터에서라도 SP에 대해 언급하지 않으면서 투시를 설명하는 사람이 있다면 전부다 사짜임이므로 그 책은 냄비 받침으로 사용하도록하자.

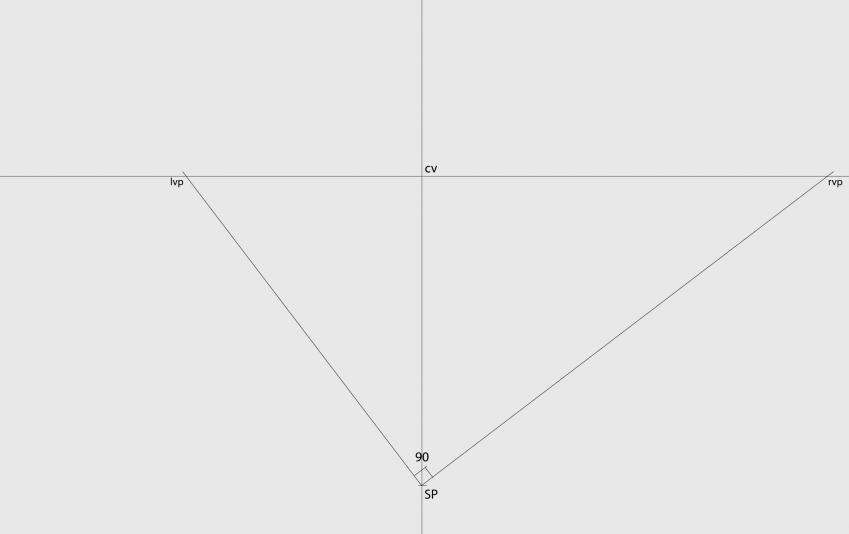

이것도 몇번쯤 설명 한거 같은데 2점투시는 SP에서 90도로 꺽인선을 그었을때 수평선과 만나는 점이 좌우소실점을 이루는 상태를 말한다. 이것과 다르게 2점투시를 정의하는 책이 있다면 그 또한 사짜이므로 다음에 너구리를 끓여먹을때 냄비받침으로 꼭 사용해주자.

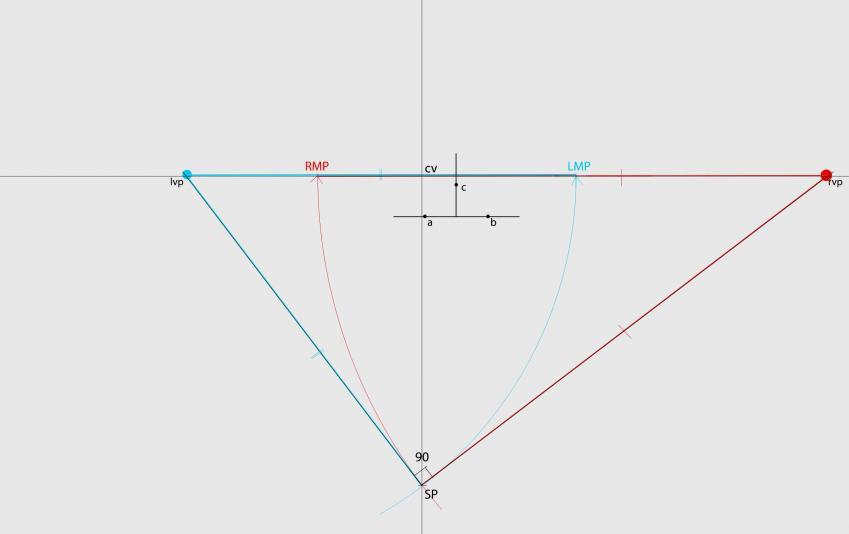

그럼 다음에 할일은 우소실점에 컴퍼스를 꽂고 SP까지의 거리만큼 벌린뒤 돌려서 수평선 위에 점 RMP, 즉 우측정점을 찾아주는 것이다. 저게 왜 측정점이 되는지를 설명하려면 너무 글이 길어지니깐 그냥 저기에 RMP를 찾으면된다고 외워주자.







당연히 같은 방법으로 좌측정점도 찾아주면 된다. 그럼 이제 드디어 2점투시에서 정육면체, 즉 단위길이를 재현하기 위한 준비가 끝난것이다.





임의의 지점에 좌변, 우변, 높이와 같은 길이의 선 abc를 그어보자. 물론 여기서는 정육면체를 만들기 위해 세변의 길이가 모두 같지만 만들고 싶은 육면체가 각기 다른 길이를 가지고 있다면 그 길이에 맞는 선을 그으면 된다.

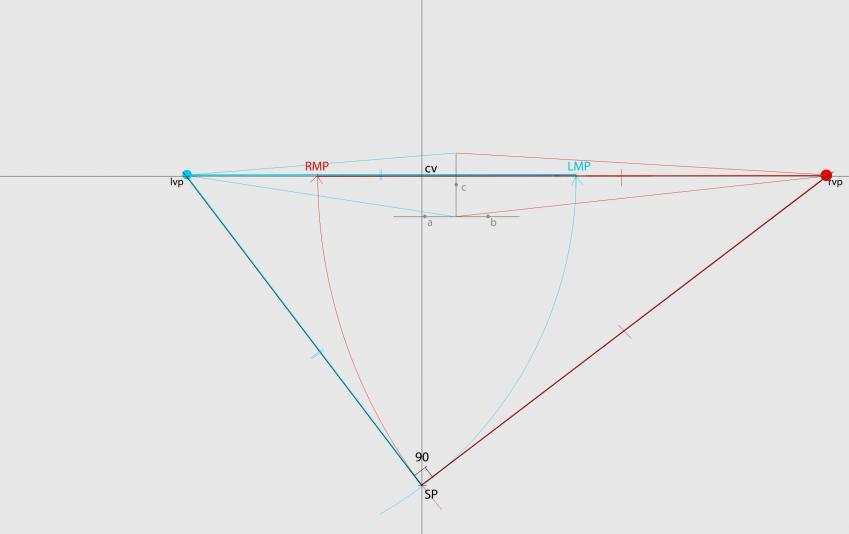

그럼 2점투시에서 여느 육면체를 만들던 때처럼 선을 그어놓고





여기서 좀 헷갈릴수 있는데, 좌변a의 왼쪽 점을 향해서 좌측정점에서부터 선을 긋고, 우변b의 오른쪽 점을 향해서 우측정점으로부터 선을 긋는다.

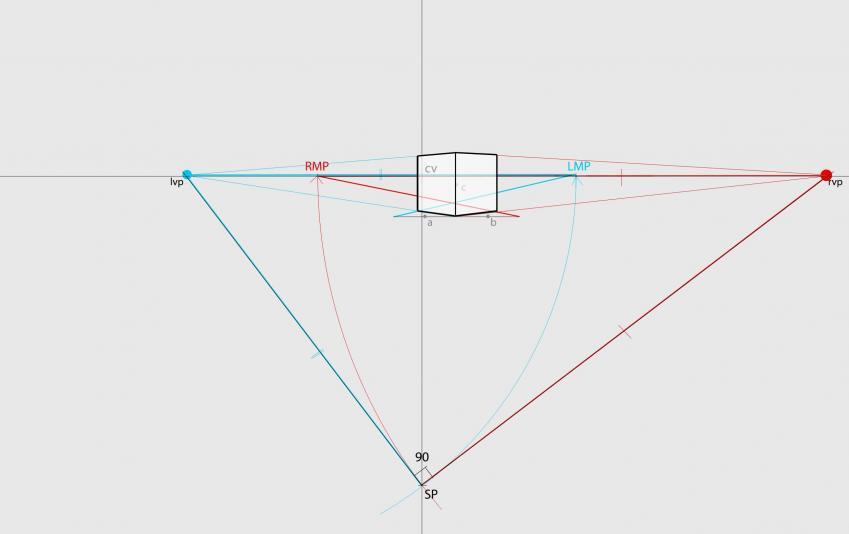

그렇게 찾은 점들을 연결해주면 투시상에 단위길이 abc를 재현한 (이경우엔 같은 길이 abc를 재현한) 육면체를 찾을수 있다.

저게 2점투시상의 정육면체.

그럼 투시빌런 여러분 다음에 또 만나요.
